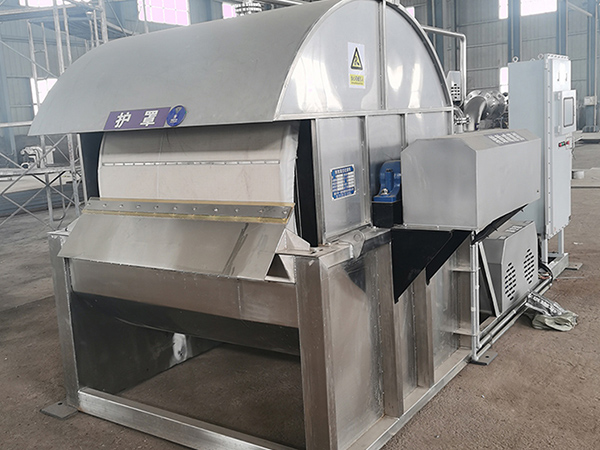

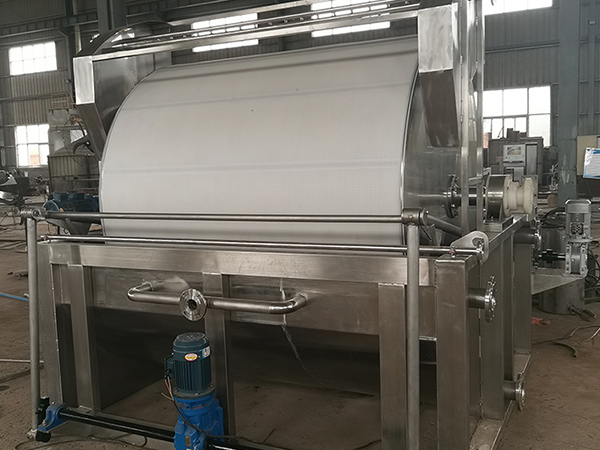

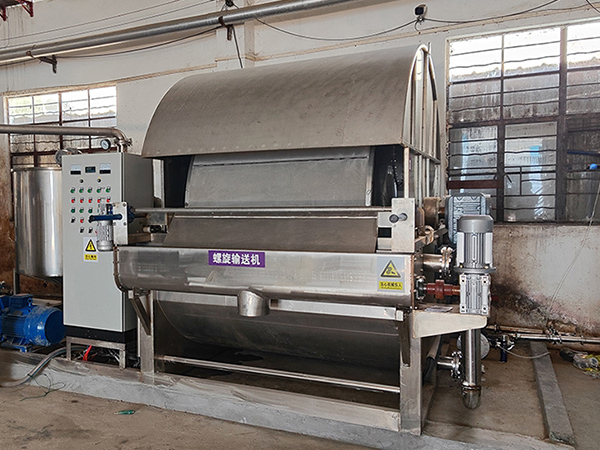

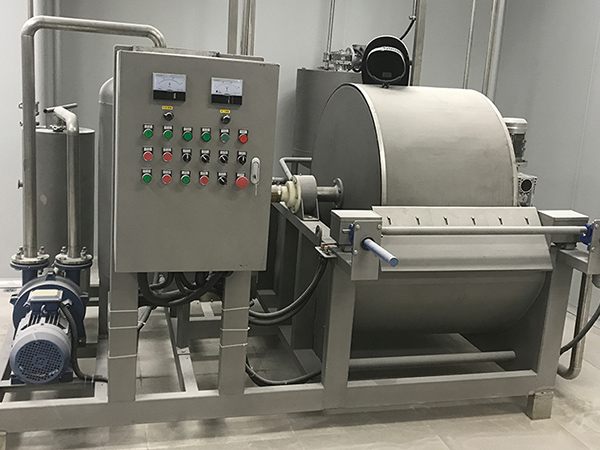

Rotariniai filtrai

Rotariniai filtrai

Rotorinės juostos skersmuo: 0,5–5 m
Rotorinės juostos ilgis: 0,5–6 m
Filtravimo plotas: 5-45 m2
Apdorojimo pajėgumas: 2–22,5 m3/h
Variklio galia: 1,5–7,5 kW

Rotary drum filter

Įvadas į Rotary drum filtrą



yra kietojo skysčio atskyrimo prietaisas, kuris remiasi vakuuminiu siurbimu kaip varomąja jėga, o jo pagrindinė sudedamoji dalis yra cilindrinė sukimosi juosta, kuri gali suktis nuolat. Prietaisas naudoja sukimosi juostos sukimosi judėjimą, kad padengtų filtro laikmeną, apimančią jo paviršių, kad būtų užbaigtos pagrindinių veiklos etapų serijos. Nuo pradinio suspensijos filtravimo iki gilios filtro torto plovimo, iki stipraus perteklinio vandens sugavimo pašalinimo ir galiausiai realizuotų automatinį filtro liekanų pašalinimą. Šių procesų serija yra sklandžiai sujungta nuolatinio sukimosi sukimosi sluoksniu, sudarančiu efektyvų ir stabilų gamybosRotariniai filtrai

Darbo principas

Rotacinio vakuuminio filtro darbo mechanizmas pagrįstas sinergetiniu neigiamo vakuuminio slėgio ir sukimosi juostos sukimosi poveikiu, kuris užtikrina efektyvų kietojo ir skysčio suspensijos atskyrimą per dinaminę cirkuliaciją, o jo pilnas veikimo procesas apima.

Vakuuminio filtravimo etapas

Sukimosi medžiaga patenka į suspensiją, vakuuminė sistema daro slėgio skirtumą tarp dviejų filtro audinio pusių, skystasis etapas prasiskverbia į filtro audinį ir patenka į sukimosi medžiagą, o kieta fazė išlaikoma formuojant filtro pyragą.

01 Įžymybės

Atvirkštinis skalbimas

Po to, kai sukama juosta pasislenka iš filtro paviršiaus su filtro pyragu, skalbimo skystis prasiskverbia į filtro pyragą purškiant ar panardinant, o vakuuminis siurbimas ištraukia ištirpusias priemaišas, kad pasiektų gilų valymą.

02 Dėmesys

Vakuuminis džiovinimas

Stūmoklis ir toliau sukasi į džiovinimo zoną, sustiprindamas vakuumo poveikį, kad toliau pašalintų likutinę skysčio fazę filtro pyrago kapiliariniuose kanaluose, sumažindamas drėgmės kiekį.

03Dėl

Mechaninis iškrovimas

Kai būgnas patenka į iškrovimo zoną, vakuumas išleidžiamas ir derinamas su suslėgtu oru arba skustuvu, kad filtro pyragas būtų visiškai pašalintas į skustuvą.

04Dėl

Filtrų audinių regeneracija

Po iškrovimo filtro audinys pučiamas aukšto slėgio purkštuvu arba suspaustu oru, kad pašalintų poras ir paviršiaus likučius, atkurtų filtravimo našumą ir patektų į kitą ciklą.

05Dėl

Struktūra

Rotariniai filtraiJį daugiausia sudaro šie pagrindiniai komponentai:

Structure

01. apie

Rotary vienetas

Įrangos šerdis, paprastai cilindrinis metalinis cilindras, paviršius yra tankiai padengtas mikroporiniu, kad adsorbuotų skystį.

02. apie

Filtrų audinys

Filtro sluoksnis, padengiantis sukimosi juostos paviršių, medžiaga parenkama pagal medžiagos savybes, naudojamas kietosioms dalelėms išlaikyti.

03. apie

Tankų medžiaga

Pakabinimo konteineris dedamas po būgnu, apatinė būgno dalis panardinama į rezervuarą su reguliuojamu gyliu, kad būtų užtikrintas nuolatinis kontaktas su medžiaga, kuri turi būti filtruojama.

04 m.

Vakuuminė sistema

Jį sudaro vakuuminis siurblys ir vakuuminis bakas, suteikiantis neigiamą slėgio galią filtravimo, plovimo ir džiovinimo etapams ir skleidžiant skystį, kad prasiskverbtų į filtro audinį.

05. apie

Skalbimo įtaisas

Įrengtas purškimo vamzdis arba mirkymo bakas, esantis skysčio paviršiaus plote, naudojamas purkšti skalbimo skystį, pvz., Vandenį ar tirpiklius į filtro pyragą.

06. apie

Slag pašalinimo komponentai

Įskaitant metalo / gumos įbrėžimo ir suspausto oro grąžinimo sistemą, sinergetinis filtro torto poveikis nuo filtro audinio paviršiaus buvo atimtas.

07. apie

Perdavimo mechanizmas

Dėl variklio, reduktoriaus ir pavarų / grandinės perdavimo grupės, vairuokite būgną iki vienodo 0,5-3 rpm sukimosi greičio.

08. apie

Paskirstymo galva

Skirstymo galva: Dinaminis vožtuvas, sumontuotas būgno gale, sukamas su būgnu, sujungiant skirtingus skyrius su vakuumine ar suspausto oro sistema per vamzdyną, realizuojant automatinį proceso perjungimą.

Rotatorio filtro privalumai

Nuolatinė operacija

Nuolatinis sukimosi juostos sukimas, siekiant realizuoti viso filtravimo, plovimo ir išleidimo proceso automatizavimą, kuris labai pagerina didelio masto gamybos efektyvumą.

Aukštas automatizavimo lygis

Reguliuojant sukimosi greitį, vakuumą ir skalbimo skysčio parametrus, jis užtikrina stabilų ir kontroliuojamą filtravimo kokybę ir žymiai sumažina priklausomybę nuo rankinio veikimo.

Puikus pyragų plovimo efektas

Jis palaiko daugiapakopio atvirkštinio plovimo dizainą. Efektyviai sumažina tirpių priemaišų likučius filtro pyragoje, kad atitiktų didelio grynumo produktų paklausą.

Platus taikymo spektras

Jis gali susidoroti su skirtingų koncentracijų ir dalelių dydžių suspensijomis ir ypač tinka medžiagų sistemoms, turinčioms vidutinę koncentraciją ir gerą dalelių nusėdimo našumą.

Rotarinio vakuuminio ritinio filtro naudojimas

Rotoriniai būgno filtrai daugiausia naudojami susidoroti su aukštos koncentracijos suspensijomis, šiurkščiomis dalelėmis, lengvu pyragų susidarymu ir lengvu išleidimu, o pagrindinės taikymo sritys yra



Chemical industry



01 Įžymybės

Chemijos pramonė

Taikoma pigmentų, dažiklių, katalizatorių, trąšų ir kaustinės soda ir kt. gamybai, siekiant veiksmingai atskirti kietojo ir skysčio maišymo sistemą po reakcijos.

Mining processing



02 Dėmesys

Kasybos apdorojimas

Aukso, vario, geležies ir kitų purvo perdirbimui, siekiant efektyvaus kietųjų mineralų atkūrimo ir valymo.

Environmental protection



03Dėl

Aplinkos apsauga

Spausdinimui ir dažymui nuotekų, cheminių purvo ir kitų pramoninių atliekų, siekiant efektyvaus dehidratacijos ir kietojo skysčio atskyrimo.

Pharmaceutical production



04Dėl

Farmacijos gamyba

API paruošimo procese, norint užbaigti pagrindinį kietojo ir skysčio atskyrimo procesą, įranga turi atitikti sanitarines gamybos specifikacijas.

Bendrieji sukimosi būgno trūkumai ir sprendimai
filtrai
Klaidingas reiškinysGalimos priežastysSprendimas
Filtracijos greitis staiga sumažėjaFiltro audinys yra užblokuotas; vakuumo laipsnis yra nepakankamas; suspensijos koncentracija yra per mažaPakeiskite arba išvalykite filtro audinį; patikrinkite, ar vakuuminis siurblys veikia tinkamai, ir ištaisykite bet kokius oro nutekėjimus; reguliuokite suspensijos koncentraciją (pvz., pridedant flokuliantą)
Filtro pyrago storis yra nevienodasRotorinis būgnas sukasi pernelyg greitai; skysčio lygis krosnyje yra nestabilus; filtro audinys nukrypstaSumažinkite sukimosi greitį; reguliuokite maitinimo greitį, kad stabilizuotumėte skysčio lygį; kalibruokite filtro audinio padėtį ir patikrinkite įtempimo įrenginį
Filtrą negalima pašalintiVakuuminis laipsnis nėra atjungtas laiku; skalbiklis yra dėvimas arba kampas yra netinkamas; filtro pyragas yra pernelyg sausas / pernelyg lipnusPatikrinkite, ar skirstymo galvutė normaliai keičiasi (atjunkite vakuumą); pakeiskite įbrėžiklį arba reguliuokite kampą; reguliuokite vakuumo lygį arba skalbimo skysčio kiekį.
Nepakankamas vakuumo laipsnisVakuuminio siurblio gedimas; dujotiekio ar skyrių oro nutekėjimas; filtro audinio pažeidimasPeržiūrėkite vakuuminį siurblį; patikrinkite vamzdynų jungtis ir būgno skyrių sandarinimą, remontuokite bet kokius nutekėjimus; pakeiskite bet kokį sugadintą filtro audinį
Prastas skalbimo efektasNepakankamas skalbimo skysčio srautas; užblokuotas purškimo vamzdis; per trumpas skalbimo laikasPadidinkite skalbimo skysčio srautą; išvalykite purškimo vamzdžio purkštukus; sumažinkite būgno sukimosi greitį ir prailginkite skalbimo laiką
Nenormalus triukšmas įrangos veikimo metuNešiojimo dėvėjimas; perdavimo pavarų / grandinės atsipalaidavimas arba nepakankamas tepimasPakeiskite riedmenis; sugriežtinkite perdavimo komponentus ir pridėkite tepimo aliejų

Reguliariai tikrinant filtro audinio būklę, vakuuminės sistemos sandarumą ir perdavimo komponentų nusidėvėjimą, gali būti veiksmingai sumažintas gedimų atsiradimas, užtikrinant stabilią įrangos veikimą.



Rotacinis vakuuminis filtras Kaina

Rotorinio vakuuminio būgno filtro kainą veikia keletas veiksnių.Filtravimo plotas yra svarbus veiksnys, nuo mažos įrangos laboratorinio naudojimo iki didelės įrangos pramoninio naudojimo, tuo didesnis plotas, tuo didesnis kainos dydis.Įrangos medžiaga taip pat susijusi su kaina, kai liečiasi su korozinėmis medžiagomis, naudojami rūgščių ir šarmų atsparūs specialūs lydiniai ar inžineriniai plastikai, kaina yra gana didelė.

Pasirinkite mus kaip savo filtro gamintoją, mes remiamės ilgamete pramonės patirtimi, pažangiomis gamybos technologijomis ir inovacijų siekimu, kad sukurtume labai efektyvų ir patikimą filtrą, kad suteiktume tvirtą garantiją jūsų gamybos procesui.
