Darbo principas

Vakuuminio juostos filtro veikimo principas yra daugiausia pasinaudoti slėgio skirtumu, kurį sukelia neigiamas vakuumo slėgis, kartu su nuolatine filtro juostos perdavimu, kad būtų pasiektas dinamiškas kietojo ir skysčio atskyrimas nuo pakabos, kuris gali būti specialiai suskirstytas į penkis raktinius ryšius.



Maitinimas: Filtruojamas suspensija yra tolygiai paskirstyta ant filtro diržo per maitinimo prietaisą, o diržas yra skatinamas į priekį varomojo ritinio.

Vakuuminė filtracija: Vakuuminė dėžutė žemiau filtro diržo sudaro neigiamą slėgį, esant skirtumui tarp atmosferos ir neigiamo slėgio, filtruotas patenka į vakuuminę dėžutę per filtro audinį ir filtro diržą, o kietos dalelės yra išlaikytos formuojant filtro pyragą.

Skalbimas (neprivalomas): Pagal proceso reikalavimus skalbimo prietaisas purškia skalbimo skystį į filtro pyragą, o skalbimo skystis siurbiamas vakuumu, kad iš filtro pyragas būtų pašalintos tirpios priemaišos.

Džiovinimas: filtro pyragas įeina į vėlesnį vakuuminį plotą su filtro diržu, o likęs vanduo išleidžiamas esant neigiamam slėgiui, kad sumažėtų vandens kiekis.

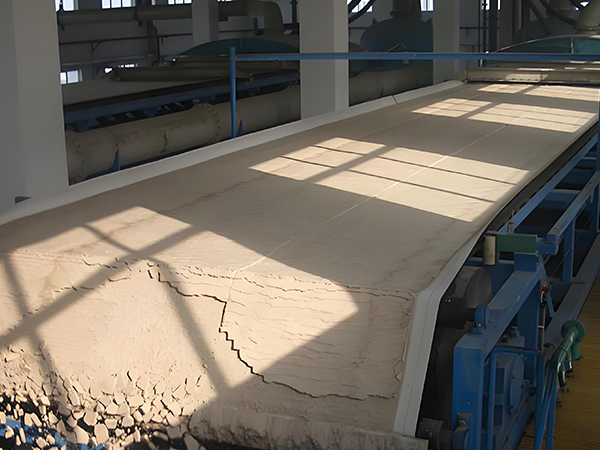

Išleidimas: Sausas pyragas pasiekia filtro diržo galą ir yra atskirtas nuo filtro diržo išleidimo ritiniu arba įbrėžikliu, kad užbaigtų filtravimo ciklą.

Visas procesas yra nepertraukiamas ir nepertraukiamas, filtro diržo greitį, vakuumą ir kitus parametrus gali lanksčiai reguliuoti valdymo sistema, kad atitiktų skirtingas medžiagas.

Pagrindiniai vakuuminės juostos filtro priedai:

·Filtrų diržas: kaip pagrindinės filtravimo dalys yra poliesterio tinklelis, polipropileno tinklelio lempos medžiaga, ir ji gali pasirinkti rūgšties ir šarmų atsparumą, aukštos temperatūros atsparumą arba maisto kokybės medžiagą pagal medžiagų charakteristikas.

Vakuuminė sistema: vakuuminė dėžutė, vandens puodelio tipas, sukimo vožtuvo šviesos vakuuminis siurblys ir vakuuminis vamzdynas ir vožtuvas, padengiantis filtro diržo kontaktą, kad būtų sukurtas neigiamas slėgis.·

Perdavimo sistema: Jį sudaro vairavimo ritė, vairavimo ritė, įtempimo ritė, skirta reguliuoti filtro diržo įtampą, taip pat perdavimo variklis ir reduktorius.·

Maitinimo ir plovimo įtaisas: yra maitinimo hopper su gamintoju, kad medžiaga būtų tolygiai paskirstyta, keletas plovimo švirkščių, kad būtų galima realizuoti daugiasluoksnį plovimą, ir plovimo siurblys.·

Pagalbiniai prietaisai: filtro diržo korekcijos prietaisas, filtro diržo valymo prietaisas, iškrovimo įbrėžiklis, rėmas ir užtvaras.·

Techninės charakteristikos :

Nuolatinis ir automatizavimas: nenutrūkstamas veikimo dizainas, kartu su PLC valdymo sistema, jis gali realizuoti visiškai automatinį maitinimo, filtravimo, plovimo ir iškrovimo veikimą, sumažinant rankinę intervenciją ir stabilizuojant gamybos efektyvumą;·

Tikslus filtravimas: filtro diržas yra pagamintas iš įvairių medžiagų (pvz., poliesterio, polipropileno ir kt.), o tinkamas porų dydis gali būti parinktas pagal medžiagos dalelių dydį, kad būtų užtikrintas filtro aiškumas, tuo tarpu jis palaiko daugiasluoksnį plovimą, kuris gali labai sumažinti filtrų torto likučius.··

Stipriai reguliuojami parametrai: pagrindiniai parametrai, tokie kaip filtro juostos greitis (paprastai 0,5-5m/min), vakuumo laipsnis (paprastai - nuo 0,04 iki - 0,08MPa) ir skalbimo vandens kiekis, gali būti lanksčiai koreguojami, kad atitiktų skirtingą medžiagų klampumą ir granuliarumą (pvz., purvą, kristalus, purvą) Modulinė struktūra: ji susideda iš filtravimo skyriaus, skalbimo skyriaus, džiovinimo skyriaus ir tt Moduliai gali būti pridedami arba atimami pagal proceso poreikius, pavyzdžiui, didinant skalbimo skyrių, siekiant pagerinti valymo efektą, arba išplėsti džiovinimo skyrių, siekiant sumažinti filtro pyrago vandens kiekį·

Energijos taupymas ir ekologiškas: vakuuminė sistema naudoja didelio efektyvumo vakuuminius siurblius, kurių energijos suvartojimas yra mažesnis nei tradicinės slėginės filtravimo įrangos; diržas gali būti pakartotinai naudojamas, o skalbimo vanduo gali būti perdirbtas (dalis jo perdirbama).·

Išlaikymo

Bet kokios įrangos naudojimas negali būti atskirtas nuo kasdienės priežiūros ir priežiūros, gerai atlikti įprastą techninę priežiūrą, kad įranga būtų naudojama ilgesnį laiką.

Kasdieninė priežiūra :

Stebėkite filtro juostos būklę, kad pamatytumėte, ar yra pažeidimas ar nuokrypis, jei yra, turite koreguoti nuokrypio korekcijos įrenginį arba pakeisti naują filtro juostą.·

Išvalykite dulkes vakuuminėje dėžutėje, kad užtikrintumėte sklandų vakuuminį vamzdyną ir išlaikytumėte vakuumo laipsnio stabilumą.·

Patikrinkite perdavimo sistemos grandines ir pavarų dėžes, laiku juos sugriežtinkite ir pridėkite tepalą, jei jie yra laisvi.·

Išvalykite filtro diržo valymo įtaisą, kad išvengtumėte užsikimšimo ir paveiktumėte valymą.·

Reguliari priežiūra :

Kiekvieną savaitę patikrinkite filtro diržo įtampą ir reguliuokite ją su įtampos ritiniu, kad būtų išvengta pernelyg laisvo filtravimo ar pernelyg griežto filtro diržo pažeidimo.·

Kiekvieną mėnesį patikrinkite vakuuminio siurblio veikimo būklę, pakeiskite rotuojančio vožtuvo tipo alyvą ir papildykite cirkuliuojančią vandens žiedo tipo vandenį.·

Kiekvieną ketvirtį išmontuokite vakuuminę dėžę, kad patikrintumėte sandariklius, ir laiku pakeiskite juos dėl rimto nusidėvėjimo, kad išvengtumėte oro nutekėjimo.·

Kasmet prižiūrėkite pavarų variklį ir reduktorių, patikrinkite riedmenis ir prireikus juos pakeiskite.·

Speciali priežiūra :

Po korozinių medžiagų apdorojimo nuplaukite įrangos vidų vandeniu, kad išvengtumėte korozijos.·

Prieš ilgalaikį išjungimą, išvalykite ir išdžiovinkite filtro diržą, atlaisvinkite filtro diržo įtampą, išjunkite elektros tiekimą ir vakuuminę sistemą ir atlikite gerą dulkių apsaugos darbą.·

Standartizuota priežiūra gali pratęsti įrangos tarnavimo laiką ir užtikrinti stabilų filtravimo efektyvumą.·
