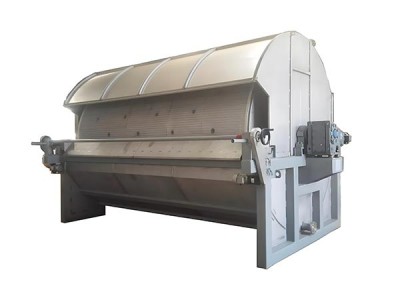

Vakuuminis sukamasis filtras yra pramoninis prietaisas, kuris pasiekia nuolatinį kietojo ir skysčio atskyrimą naudojant vakuuminį siurbimą ir sukamąjį būgną. Jo pagrindinė sudedamoji dalis yra lėtai sukamasis, tuščias būgnas, padengtas filtro audiniu ant jo paviršiaus. Per vidinio vakuuminio siurbimo sukurtą siurbimą skystis suspensijoje traukiamas į būgną, o kietos dalelės laikomos formuojant filtro pyragą, leidžiantį nuolat filtruoti, dehidratuoti ir išleisti. Jis plačiai naudojamas tokiose pramonės šakose kaip chemijos inžinerija, kasyba ir aplinkos apsauga.

Specifikacijos

Šaltinis

Modelis	Filtrų plotas (m2)	Dūmų skersmuo (m)	Įtampos kampas (°)	Srovės greitis (r / min)	Vartotojo galia (kW)	Svorio svoris (kg)	(įskaitant mmdydžio
G2 ir 1,0	Dviejų	1Dėl	120	0,13 ~ 2	0,37	1520 m.	1600x1800x1500 kartų
G5 ir 1.6	5Dėl	1.6 Žmogus	120	0,13 ~ 2	0,55 Lt	2 500	2200 x 2600 x 2100
G10 ir 2.0	dešimtukas	Dviejų	140	0,13 ~ 0,79	1.5 Šaltinis	Iš viso 4160	3380x3000x2170 dydžiai
G15 ir 2.5	Penkiolika	2.5 Žmogus	140	0,13 ~ 0,79	1.5 Šaltinis	Iš viso 5300	3860x3100x2750 dydžiai
G20 ir 2.5	dvidešimt	2.5 Žmogus	140	0,13 ~ 0,79	1.5 Šaltinis	63220 m.	4460x310x2750 dydžiai

Vakuuminio rotacinio filtro veikimo principas

priklauso nuo jo sukimosi būgno ir vidinės vakuuminės sistemos bendro veikimo, kad būtų pasiektas nuolatinis kietojo ir skysčio atskyrimas.Vakuuminis rotacinis būgno filtras

Stūmoklis iš dalies panardinamas į apdorojamą pakabą. Vidinė vakuuminė sistema sukuria neigiamą slėgį, kuris traukia skystį į stūmoklį išleidimui. Tuo pačiu metu kietos dalelės adsorbuojamos į filtro terpę ant stūmoklio paviršiaus, formuojant filtro pyragą.

Kai būgnas sukasi nuolat, filtro pyragas praeina per plovimo zoną, džiovinimo zoną ir galiausiai pasiekia išleidimo zoną, kurioje baigiamas išleidimo procesas.

Working Principle

Vakuuminio rotoriaus filtro ypatybės

1.Efektyvus ir automatizuotas veikimas

Pasukdamas būgną, filtras užbaigia keturis pagrindinius procesus – filtravimą, plovimą, džiovinimą ir iškrovimą – užtikrindamas nepertraukiamą gamybą.Parametrai, tokie kaip sukimosi greitis ir vakuumo laipsnis, gali būti automatiškai reguliuojami, todėl nereikia pertraukiamo rankinio veikimo ir sumažėja darbo sąnaudos.

2.Stabilus atskyrimo našumas

Nuolatinis vakuuminio neigiamo slėgio poveikis ne tik užtikrina greitą atskyrimo greitį, bet ir leidžia giliai dehidratuoti, todėl filtro pyragas turi mažą drėgmės kiekį.

Platus medžiagų pritaikymas

Pakeitus filtro audinį ir reguliuojant tokius parametrus kaip sukimosi greitis ir vakuumo laipsnis, filtras gali būti pritaikytas įvairioms medžiagoms, įskaitant granuliuotas, klampus ir kristalines.

Kompaktiška konstrukcija ir lengva priežiūra

Integruojant kelias funkcijas į vieną vienetą, filtras užima nedidelį pėdsaką. Jo pagrindinius komponentus lengva surinkti ir išardyti. Kasdieninė priežiūra daugiausia apima filtro audinio valymą ir dėvėtų dalių keitimą, todėl operacija yra paprasta.

Rotariniai vakuuminiai filtrai
