Produkto apžvalga

Nuolatinis sukamasis vakuuminis filtras yra nepakeičiamas kietojo ir skysčio atskyrimo įrenginys šiuolaikinėje pramonėje, įgijo plačią pranašumą tarp įmonių dėl savo unikalių veikimo principų ir didelio efektyvumo.Ši įranga išmintingai naudoja neigiamą vakuumo slėgį kaip savo energijos šaltinį, vairuojant specialiai sukurtus filtro audinius, kad jie visiškai liestų su purvu per vienodą filtro būgno sukimąsi.

Palyginti su tradicine filtravimo įranga, nepertraukiamas sukamasis būgno filtras veikia išskirtinai gerai energijos taupymo ir mažesnio suvartojimo požiūriu, efektyviai pasiekdamas puikų didelio efektyvumo ir energijos taupymo derinį.

Darbo principas :

Nepertraukiamo sukimosi vakuuminio filtro darbo procesas pirmiausia priklauso nuo būgno sukimosi judėjimo ir tikslios vakuuminės zonos kontrolės.

Kietojo skysčio atskyrimo etapas:Sraigtasparnis sukasi mažesniu greičiu, iš dalies panardinamas į talpyklą, kuriame yra purvo. Susilietimo su skystu paviršiumi plotas apibrėžiamas kaip „filtracijos zona“, o vakuuminė sistema tuo pačiu metu aktyvuoja savo siurbimo funkciją, sukuriant neigiamą slėgio aplinką stūmoklio viduje. Pagal slėgio skirtumą skystoji fazė purvoje praeina per filtro audinį ir poras, padengiančias stūmoklio paviršių, ir įsiurbiama į stūmoklio ertmę per vidinius vamzdžius; tuo tarpu kietąsias daleles išlaiko filtro audinys, palaipsniui kaupdamas ant išorinio filtro audinio paviršiaus formuojasi poringas „fil

Nešvarumo valymo etapas:Kadangi būgnas ir toliau sukasi, filtro audinio plotas su filtro pyragu patenka į „plovimo zoną“. Šioje zonoje iš anksto nustatytos purškimo žarnos aktyvuojamos, tolygiai purškiant plovimo tirpalą ant filtro pyrago paviršiaus. Vakuuminio siurbimo metu plovimo tirpalas prasiskverbia į filtro pyrago sluoksnį, ištirpdamas ir pašalindamas tirpias priemaišas. Priklausomai nuo proceso reikalavimų, plovimo tirpalas gali būti surenkamas per atskirus vamzdynus atskiram apdorojimui arba sumaišomas su filtruotu ir išleidžiamas kartu.

Šlapimo pašalinimo etapas:Išplautas filtro pyragas patenka į „džiovinimo zoną“, kai būgnas sukasi.Šioje zonoje purškimo sistema yra išjungta, o tik dulkių siurbimo funkcija išlieka aktyvi.

Tortų filtro atskyrimo etapas:Kai būgnas sukasi į „išleidimo zoną“, vakuuminė sistema išsijungia, o būgno vidus grįžta į atmosferos slėgį. Tuo pačiu metu, įbrėžimo įtaisas glaudžiai prisijungia prie filtro audinio paviršiaus, visiškai nuplauna džiovintą filtro pyragą iš filtro audinio. Filtro audinys po pjaustymo patenka į valymo stotį, kur liekanos filtro pyragas ir priemaišos pašalinamos per aukšto slėgio skalavimą. Po paviršiaus valymo, jis vėl patenka į filtravimo zoną, kad pradėtų naują veikimo ciklą.

Jo pagrindinis valdymo komponentas, „platinimo galva“, dinamiškai perjungia vakuumo ir atmosferos slėgio būsenas, kad tiksliai padalintų funkcines zonas, užtikrinant, kad filtravimo, plovimo, džiovinimo ir iškrovimo etapai būtų efektyviai atliekami nustatytą seką, taip pasiekiant nuolatines gamybos operacijas.



Taikymo sritys

Rotoriniai nuolatiniai filtrai, turintys didelį efektyvumą ir nepertraukiamo veikimo galimybes, plačiai taikomi pramonės sektoriuose su aiškiais kietojo ir skysčio atskyrimo reikalavimais.

Chemijos pramonė :Jie gali būti naudojami kristalizacijos skysčių filtravimui ir perdirbimui iš cheminių medžiagų, neorganinių druskų ir dažų tarpinių medžiagų, siekiant efektyvaus kietojo ir skysčio atskyrimo.

Kasybos ir metalurgijos pramonė:Jie gali filtruoti koncentratą iš mineralinės flotilės ir atlikti kietojo ir skysto metalo druskos tirpalų atskyrimą, gerinant išteklių naudojimą.

Maisto pramonė :Jie atlieka lemiamą vaidmenį krakmolo dehidratacijoje, cukraus kristalizacijos filtravime ir kietojo skysčio atskyrime sojos produktų gamyboje, užtikrinant maisto gamybos kokybę ir efektyvumą.

Aplinkos apsaugos sektorius:Jie tinka purvo dehidratacijai nuotekų valymo procesuose, pavyzdžiui, aktyvuoto purvo ir cheminio purvo, taip pat gali pasiekti veiksmingą pramoninių nuotekų likučių naudojimą, prisidedant prie aplinkos apsaugos pastangų.

Farmacijos pramonė :Jie gali būti naudojami filtruojant antibiotikų fermentacijos skysčius ir atliekant svarbių ekstrahavimo skysčių kietojo ir skysčio atskyrimą.

Nuolatinis rotuojantis filtras Pagrindiniai komponentai:

Nuolatinis sukamasis vakuuminis filtras efektyviai ir stabiliai veikia koordinuojant jo pagrindinių komponentų sąveiką.Pagrindinius komponentus galima suskirstyti į tris kategorijas: pagrindinius filtravimo komponentus, galios ir neigiamo slėgio komponentus bei pagalbinius funkcinius komponentus.

Pagrindiniai filtravimo komponentai

Kelionės kelias:Pagrindinė įrangos veikimo sudedamoji dalis, paprastai cilindrinė formos. Medžiaga parenkama atsižvelgiant į purvo charakteristikas, paprastai nerūdijančio plieno 304/316L, stiklo pluošto arba gumos apvalkalas, atsparus korozijai. Paviršius yra tolygiai paskirstytas 0,5-2 mm filtro poromis, padengtas filtro audiniu. Veikimo metu jis yra iš dalies panardintas į purvo rezervuarą, sukamas į nuosekliai užbaigtą filtravimą, plovimą, džiovinimą ir drėkinimą. Vidaus erdvė yra padalinta į filtravimo, plovimo, džiovinimo ir drėkinimo zonas paskirstymo galva, užtikrinant sklandų tęst

Filtrų dėžutė:Dramblio paviršiaus filtravimo terpė, pagaminta iš poliesterio, nailono, polipropileno ar nerūdijančio plieno tinklelio, priklausomai nuo purvo savybių. Jis turi būti atsparus rūgštims ir šarmams, atsparus nusidėvėjimui ir turi porų dydžius, tinkamus dalelių sulaikymui. Jo funkcija yra perimti kietas daleles, kad susidarytų filtro pyragas, leidžiantis skysčiui tekėti per būgną, taip nustatant filtravimo efektyvumą ir filtro pyragų grynumą.

Panevėžio tankai:Laikoma, kad purvas turi būti filtruojamas, paprastai stačiakampio formos, naudojant tą pačią atsparią korozijai medžiagą kaip būgnas.Kai kurie modeliai apima maišymo įrenginį, kad būtų išvengta kieto nusėdimo ir išlaikoma vienoda koncentracija. Žemesnė būgno dalis yra panardinta, o reguliuojamas panardinimo gylis veikia 3–20 mm storio filtro pyragą.

Skirstymo galvutė (vakuuminio skirstymo vožtuvas):"Jungties mazgas" tarp būgno, vakuuminės sistemos ir atmosferos slėgio vamzdžių, pritvirtintas viename būgno ašies gale.Jis turi žiedinį kanalą, atitinkantį būgno funkcines zonas.Kai būgnas sukasi, jis automatiškai prijungia filtravimo zonas prie vakuuminės sistemos, kad sukurtų vakuumą, ir prijungia išleidimo zoną prie atmosferos slėgio ar suspausto oro, leidžiančio slėgio perjungimą, kad būtų užtikrintas nuolatinis veikimas.

Energijos ir neigiamo slėgio komponentai

Perdavimo sistema :Jį sudaro variklis, reduktorius ir pavarų dėžės, todėl rotorius sukasi pastoviu greičiu.Greitis gali būti reguliuojamas naudojant kintamosios dažnio variklį, kad būtų galima pritaikyti skirtingus purvo filtravimo greičius, pvz., sumažinti greitį aukšto klampumo purvo, kad būtų užtikrintas filtro pyrago storis.

Vakuuminė sistema :Pagrindinis filtravimo maitinimo šaltinis, kurį sudaro vandens žiedas / rotoriaus vakuuminis siurblys, dujų skysčio separatorius ir vakuuminis vamzdynas.Jis sukuria vakuumą sukimosi būgno viduje, skatinant skysčio tekėjimą per filtro audinį, kad būtų pasiektas filtro pyragas plovimas ir džiovinimas.

Pagalbiniai funkciniai komponentai

Išleidimo įtaisas:Sudaryta iš nerūdijančio plieno arba volframo karbido įbrėžimų ir įbrėžimų, sumontuotų ant sukimosi būgno išorinės pusės išleidimo zonoje. Veikimo metu įbrėžimai glaudžiai seka filtro audinį, kad pašalintų džiovintą filtro pyragą, su tiesiogiai reguliuojamu kampu, kad būtų užtikrintas išsamus išleidimas, nepažeidžiant filtro audinio.

Skalbimo sistema :Jį sudaro skalbimo skysčio laikymo bakas, purškimo vamzdžiai skalbimo zonose 1-3 ir srauto kontrolės vožtuvai. Skalbimo skystis purškiamas ant filtro pyrago, kad būtų pašalintos tirpios priemaišos ir pagerintas pyrago grynumas.

Apima filtro audinio įtempimo ritinius abiejose būgno pusėse ir aukšto slėgio plovimo purškimo vamzdžius už išleidimo zonos.Ilter audinio techninės priežiūros įrenginys:

Valdymo sistema: Paprastai jis naudoja PLC su jutikliniu ekranu, kad stebėtų tokius parametrus kaip vakuumo slėgis, greitis, skysčio lygis ir srautas realiu laiku, palaikant automatinį koregavimą.

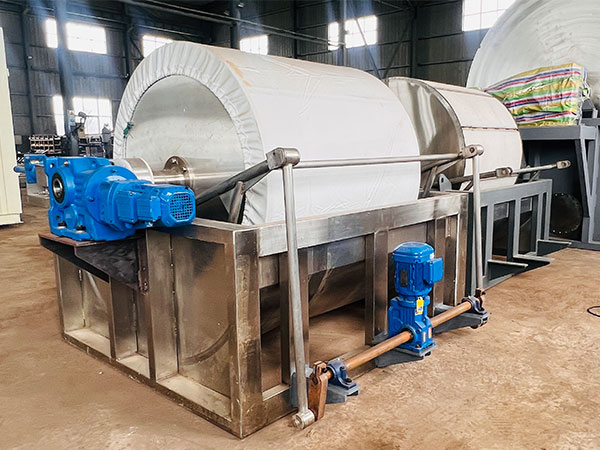

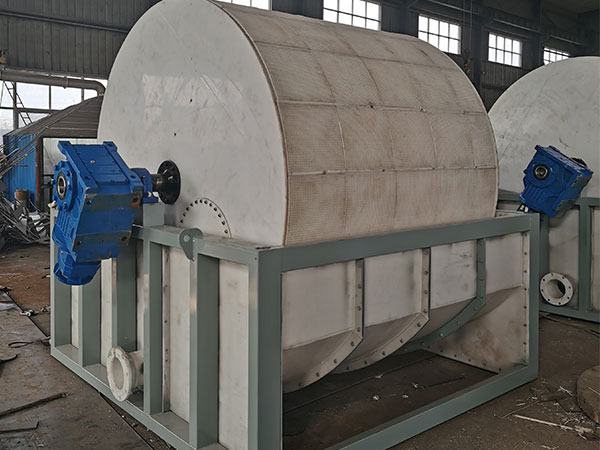

Nuolatinis rotacijos būgno filtras

Tokiose pramonės šakose kaip chemijos ir kasybos pramonė, kur reikalingos nuolatinės didelio intensyvumo operacijos, arba maisto ir farmacijos sektoriuose, kuriuose turi būti laikomasi griežtų grynumo ir atitikties standartų, vakuuminio būgno filtras nuosekliai išlaiko aukštą efektyvumą ir stabilumą.

Mes visi žinome, kad patikima įranga yra tikrasis raktas į ramybę. todėl, be mašinos tipo pritaikymo pagal jūsų poreikius, mes taip pat padėsime jums, kaip jį naudoti, ir jūs galite susisiekti su mumis bet kuriuo metu dėl bet kokių problemų.
