(Kinija)Vakuuminis plokštės filtras(gamintojas, veikimas, kaina, darbo principas, tiekėjas)-Xinxiang Yinuo mašinos Co, Ltd

Kodėl verta rinktis Yinuo Vakuuminis rotacinis būgno filtras? nuo

tapo daugelio įmonių pageidaujamu pasirinkimu dėl trijų pagrindinių privalumų: techninio pritaikymo, veiklos stabilumo ir ekonomiškumo.Vakuuminis rotacinis būgno filtras

Nesvarbu, ar tai yra smulkių dalelių suspensijos, ar didelio klampumo koloidai, gali būti tvarkomi įvairūs purkštukai. reguliuojant filtro audinį, būgno greitį ir vakuumo laipsnį pagal purkštuko padėtį, galima pasiekti daugiau nei 90% efektyvumą kietojo ir skysčio atskyrimo, išsprendžiant nepilno atskyrimo problemą tradicinėje įrangoje.Efektyvus prisitaikymas prie kelių darbo sąlygų:

Jis ateina su automatiniu šėrimo, iškrovimo ir filtro audinio valymo funkcijomis, pašalinant dažno rankinio darbo poreikį. Palyginti su rankine įranga, jis gali sutaupyti daugiau nei 60% darbo sąnaudų ir išvengti filtravimo efektyvumo svyravimų, kuriuos sukelia rankinio veikimo skirtumai.Automatinis sąnaudų mažinimas ir efektyvumo didinimas:

Pagrindiniai būgno ir vakuuminės sistemos komponentai yra pagaminti iš atsparių ir korozijai atsparių medžiagų, tokių kaip 304/316 nerūdijančio plieno ir silicio karbido danga, kuri gali veikti stabiliai vidutiniškai daugiau nei 8000 valandų.Stabilus veikimas ir mažos techninės priežiūros išlaidos:

Vakuuminis vamzdynas buvo optimizuotas ir aprūpintas energiją taupančiais vakuuminiais siurbliais. Energijos suvartojimas vieneto filtravimo plote yra 15% -20% mažesnis nei pramonės vidurkis.Be to, jis gali pasiekti filtrų likučių sausą išleidimą ir filtro atkūrimą bei pakartotinį naudojimą, tenkinant aplinkos taršos ir išteklių perdirbimo poreikius.Mažas energijos suvartojimas, atitinkantis aplinkosaugos reikalavimus:

sugebėti pritaikyti įrangą su specialiomis medžiagomis arba įbrėžimo / spiralės iškrovimo ir šildymo striukės pagal vartotojo poreikius, pvz., Koroziją, temperatūrą, kietąjį purvo kiekį ir gamybos pajėgumų reikalavimus 0,5-50 kvadratinių metrų filtravimo ploto, apimantį daugybę pramonės segmentacijos poreikių.Stiprus pritaikymo gebėjimas:

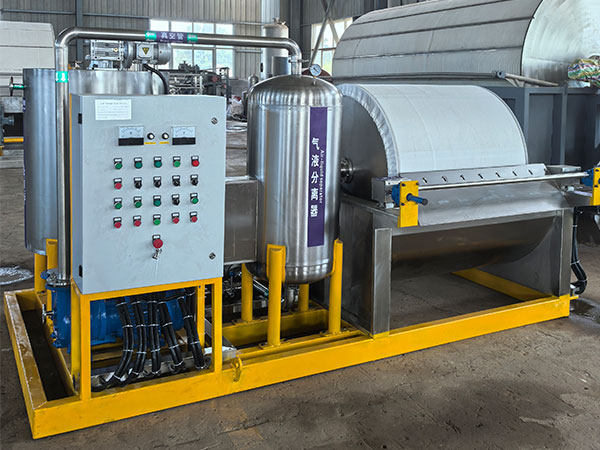

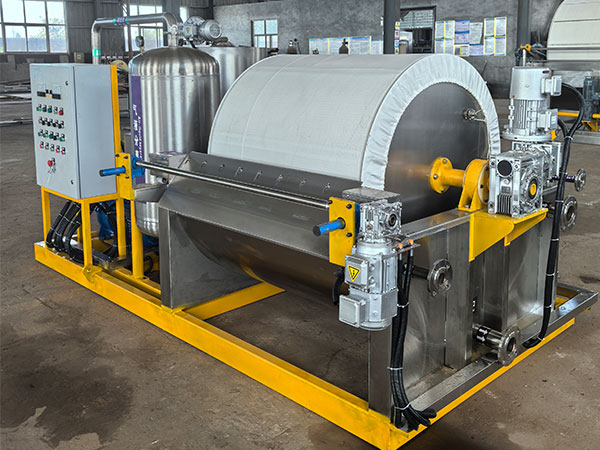

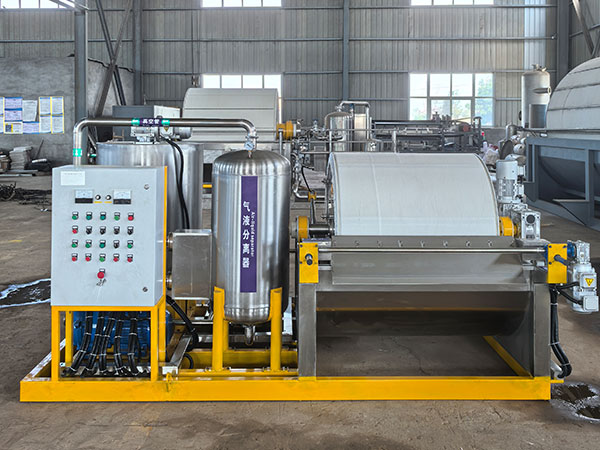

Vakuuminio rotacinio būgno filtro struktūra

"Yinuo" vakuuminio sukimosi būgno filtras priima moduliarinį dizainą, kurio pagrindinę struktūrą sudaro šeši moduliai: būgno komponentai, vakuuminė sistema, perdavimo sistema, maitinimo ir iškrovimo sistema, valymo sistema ir valdymo sistema.

Pagrindinis modulis	Pagrindinis komponentas	Funkcija ir vaidmuo	Bendros medžiagos
Kelio komponentas	Drum kūnas, filtro audinys, paskirstymo galva	Filtravimo šerdis užbaigia "siurbimo filtravimo džiovinimo iškrovimo" procesą būgno sukimosi metu; Paskirstymo galvutė valdo vakuumo / pučia jungiklį	Stūmoklis: 304/316 nerūdijančio plieno; Filtro audinys: poliesteris / nailonas / PTFE (pasirenkamas pagal purvą); Paskirstymo galva: liejimo geležis + nešiojimo atsparus lydinys
Vakuuminė sistema	Vakuuminis siurblys, vakuuminis bakas, vamzdynas	Teikti stabilią vakuuminę aplinką ir išgauti filtrą; Vakuuminio rezervuaro buferinio slėgio svyravimai	Vakuuminis siurblys: vandens žiedas / šaknų tipas; Vamzdynas: nerūdijančio plieno / UPVC
Perdavimo sistema	Variklis, reduktorius, grandinė ir pavaros	Vairuokite būgną, kad jis suktųsi nuolatiniu greičiu, kurį galima reguliuoti naudojant dažnio keitiklį (0,5-10 r / min)	Variklis: kintamo dažnio variklis; Reduktorius: Cycloid pinwheel
Maitinimo ir iškrovimo sistema	Slurry tank, scraper / spiralinis iškroviklis	Purvo bakas naudojamas filtruotam purvui laikyti ir išlaikyti stabilų skysčio lygį; iškroviklis nupjauna filtro pyragą nuo filtro audinio	Šlifavimo bakas: nerūdijantis plienas; Iškroviklis: nerūdijantis plienas (šlifavimo staklės su atsparia guma)
Valymo sistema	Spray vamzdis, aukšto slėgio švirkštas	Išvalykite liekanų filtro likučius ant filtro audinio paviršiaus, kad būtų išvengta užsikimšimo ir pratęstas jo tarnavimo laikas	Purškimo vamzdis: nerūdijantis plienas; Pjūklas: Plastikinis / nerūdijantis plienas (reguliuojamas kampas)
Kontrolės sistema	PLC valdymo kabinetas, jutiklinis ekranas, jutiklis	Automatinis maitinimo greičio, būgno greičio, vakuumo laipsnio ir valymo dažnio valdymas; Realaus laiko veikimo parametrų rodymas (pvz., filtro srauto greitis, filtro pyrago storis)	PLC:Siemens/Mitsubishi; Jutikliai: skysčio lygio jutiklis, slėgio jutiklis

Darbo principas

"Yinuo" vakuuminis sukimo būgno filtras, pagrįstas "vakuuminio siurbimo filtravimo" principu, pasiekia visiškai automatinį nuolatinį kietojo ir skysčio atskyrimą, sukdamas būgną laikrodžio kryptimi.

Pašarų infiltracijos etapas (0 ° -30 °)

Apatinė būgno dalis panardinama į pašarų purvą, o skystis yra vakuuminis. kietas lieka ant filtro audinio, kad sudarytų pradinį filtro pyragą, o maišymas gali būti pasirinktas siekiant užkirsti kelią dalelių nusistovėjimui į apačią.

Siurbimo filtravimo etapas (30 ° -150 °)

Stūmoklis su filtro pyragu palieka purvą, o vakuumas toliau filtruoja, padidinant filtro pyrago storį iki 5-30 mm. Filtratas paskirstomas per paskirstymo galvutę ir vakuuminį vamzdelį, o tada transportuojamas į kitą perdirbimo etapą centrifuginiu siurbliu.

Filtruoto pyrago džiovinimo etapas (150 ° - 210 °)

Nuolatinis vakuuminis poveikis sumažina filtro pyrago drėgmės kiekį iki 10% -30%.

Blowing atsipalaidavimo etapas (210 ° - 240 °)

Skirstymo galvutė perkeliama į pučiamąjį režimą, o suspaustas oras pučiamas atvirkščiai nuo būgno, todėl filtro pyragas gali atsiskirti nuo filtro audinio, kad būtų lengva iškrauti.

Iškrovimo etapas: 240 ° 300 °

Stūmoklis sukasi į iškrovimo zoną, o įbrėžiklis nuplauna filtro pyragą, kuris patenka į konvejerio diržą ar surinkimo rezervuarą perdirbimui.

Filtro audinio valymo etapas (300 ° -360 °)

Purškite švarų vandenį, kad nuplautumėte likusias daleles filtro audinyje, atkurtumėte filtravimo efektyvumą, o valymo nuotekos gali būti perdirbamos ir pakartotinai naudojamos.

Užbaigus pirmiau minėtus 6 etapus ir nepertraukiamai važiuojant dviračiu, vakuuminio sukimosi būgno filtras gali pasiekti visiškai automatinį "maitinimo filtravimo džiovinimo iškrovimo plovimo" veikimą, nesustabdamas mašinos.

Pagrindinės funkcijos

Efektyvus kietojo ir skysčio atskyrimas: Jis gali greitai atskirti kietąsias medžiagas ir skysčius suspensijoje, gaminant filtro pyragą su reguliuojamu drėgmės kiekiu ir išaiškintu filtru, tenkinant vėlesnio filtro pyragų atkūrimo / apdorojimo ir filtravimo cirkuliacijos / išleidimo poreikius.

Proceso pritaikymo funkcija: reguliuojamas būgno greitis, vakuumo laipsnis, pašarų greitis, tinka įvairių medžiagų filtravimui, taip pat gali pritaikyti šildymą ir izoliaciją, kad būtų galima susidoroti su aukštos temperatūros purvu ar lengvai kietomis medžiagomis, tokiomis kaip riebalai, parafinas ir kt. ≤ 150 °C temperatūroje, išvengiant aglomeracijos.

3. veikimo stebėjimas ir apsauga: realaus laiko vakuumo laipsnio stebėjimas, filtro srauto greitis ir filtro audinio valymo slėgis. Nenormalus parametrai automatiškai įspės ir sukels apsaugos mechanizmus; Įrengtas "filtro audinio nukrypimo aptikimo" prietaisas, kad filtro audinys nebūtų nukrypęs veikimo metu ir išvengtų filtravimo efektyvumo sumažėjimo.

Patogi priežiūros funkcija: filtro audinys priima greitą keitimo struktūrą, pritvirtintą varžtais ar varžtais, ir gali būti pakeistas per 30 minučių vienam asmeniui.

Produktų charakteristikos

Palyginti su tradicine vakuuminio filtravimo įranga, "Yinuo" įrenginys turi šešis pagrindinius privalumus

Nuolatinis veikimas yra būtinas stabilumui

būgnas nesustabdo sukimosi, nereikia trumpo veikimo "maitinimo filtravimo iškrovimo", pavyzdžiui, plokštės ir rėmo mašinos.

Pritaikytas didelio masto pramoninei gamybai.

Mažas drėgmės kiekis filtro pyragas ir gera kietosios medžiagos kokybė

Per dviejų pakopų dehidrataciją "siurbimo filtravimas + džiovinimas" ir reguliuojamas vakuumo laipsnis, drėgmės kiekis filtro pyragas yra 5% -15% mažesnis nei tradicinių lapų filtrų, o energijos suvartojimas vėlesnių džiovinimo procesų taip pat gali būti sumažintas.

Stiprus atsparumas korozijai, galintis tvarkyti įvairių tipų medžiagas

316L nerūdijančio plieno ir Hastelloy galima pasirinkti kaip pagrindinius komponentus, o PTFE medžiaga, turinti rūgšties, šarmų ir aukštos temperatūros atsparumą, gali būti pasirinkta kaip filtro audinys.Tai gali tvarkyti rūgštines medžiagas, tokias kaip sieros rūgštis ir hidrokloro rūgštis, šarmines medžiagas, tokias kaip natrio hidroksidas, taip pat organines tirpiklių medžiagas, turinčias platų pritaikomumą.

Aukštas automatizavimo lygis ir paprastas veikimas

valdomas PLC + jutikliniu ekranu, galima iš anksto nustatyti skirtingus medžiagų filtravimo parametrus. Keičiant medžiagas, tik šablonas turi būti koreguojamas be pakartotinio debugavimo. Nuotolinė stebėsena taip pat gali būti įdiegta, o įrenginio būseną galima peržiūrėti mobiliajame telefone ar kompiuteryje.

Mažas pėdsakas ir didelis erdvės panaudojimas

Įranga suprojektuota vertikaliai ir kompaktiškai, užima 30% -50% mažiau vietos, palyginti su tuo pačiu gamybos pajėgumu turinčiais vakuuminių lapų filtrais, todėl ji tinka situacijoms, kai dirbtuvių erdvė yra ribota.

Energijos taupymas ir aplinkos apsauga

Įrengta energiją taupančių vakuuminių siurblių, vieneto energijos suvartojimas yra mažas, filtratas gali būti perdirbamas ir pakartotinai naudojamas, o kietųjų atliekų kiekis, apdorojamas filtruojant sausainius, yra sumažintas, o tai atitinka nacionalinę politiką "energijos taupymas ir išmetamųjų teršalų mažinimas" ir "apskrities ekonomika", padedanti įmonėms sumažinti aplinkos apsaugos išlaidas.

Specifikacijos parametrai

Vakuuminio rotacinio būgno filtro specifikacijos daugiausia priklauso nuo "trompo filtravimo srities", nuo mažo masto eksperimentinio naudojimo iki didelio pramoninio naudojimo.

Specifikacija ir modelis (filtracijos sritis)	Drėgmės skersmuo (mm)	Drėgmės ilgis (mm)	Greičio diapazonas (r / min)	Vakuumo laipsnio diapazonas (MPa)	Apdorojimo pajėgumas (m 3 / h)	Variklio galia (kW)	Įrangos svoris (kg)	Taikomi scenarijai
Gydytojas ZG-0.5	600	500	0,5 – 8	0 0 0 0 0 0 0	0,5 – 2	0,75 Lt	800	Laboratoriniai ir mažos apimties eksperimentai
YN-ZG 2	Tūkstantis	800	0,5 – 6	0 0 0 0 0 0 0	2 – 8	1.5 Šaltinis	2 200	Mažoji ir vidutinė gamyba (pavyzdžiui, maisto ir farmacijos produktai)
YN-ZG 5 žvaigždės	1 200	1400 metų	0,5 – 5	0 0 0 0 0 0 0	8 – 20	Trijų	4 500	Vidutinio ir didelio masto gamyba (pavyzdžiui, chemijos ir kasybos pramonė)
YN-ZG10 įranga	1600 m.	2000 m.	0,5 – 4	0 0 0 0 0 0 0	20 – 40	5.5 Šaltinis	8 800	Didelio masto nuolatinė gamyba (pavyzdžiui, aplinkos apsauga, metalurgija)
YN-ZG-20 (Nustatytas pagal užsakymą)	2000 m.	3200	0,5 – 3	0 0 0 0 0 0 0	40 – 80	11 Vienuolika	18 000	Ultragarsiniai pramonės projektai

Taikymo sritys

Vakuuminis sukimo būgno filtras plačiai naudojamas šešiose pramonės šakose, įskaitant chemiją, kasybą, maistą, farmaciją, aplinkos apsaugą ir metalurgiją dėl stipraus prisitaikymo, didelio efektyvumo ir stabilaus veikimo.

Chemijos pramonė: miltelių, tokių kaip bario sulfatas ir kalcio karbonatas, kietojo ir skysčio atskyrimas, dažiklių ir dervų filtravimas ir valymas bei priemaišų pašalinimas iš reakcijos tirpalų;

Kasybos pramonė: vario, geležies ir cinko koncentratų dehidratacija, pvz., vario koncentratų filtro pyragas, kurio drėgmės kiekis ≤ 15%, patogiam transportavimui ir tirpimui; Kaolino ir kvarco smėlio valymas, siekiant pašalinti smulkias priemaišas iš purvo;

Maisto pramonė: krakmolingo pieno dehidratacija, krakmolo ir vandens atskyrimas; Išvalykite cukraus sultis ir pašalinkite cukraus likučių koloidus; Sūrio gamyba yra suskirstyta į išrūgą ir jogurtą, siekiant pašalinti priemaišas;

Farmacijos pramonė: antibiotikų ir vitaminų kristalų filtravimas, siekiant pašalinti priemaišas iš motinos spirito; Ekstraktas filtruojamas, kad pašalintų vaistų likučius, o filtravimo audinys gali būti pagamintas iš sterilios medžiagos, siekiant pagerinti skaidrumą;

Aplinkos apsaugos pramonė: komunalinių/pramoninių nuotekų purvo drėkinimas, kurio drėgmės kiekis ≤ 60%, tinkamas sąvartynams ir deginimui; šiukšlių deginimo pelenų filtravimas, atskiriant pelenų pelenus nuo chelavimo tirpalo;

Metalurgijos pramonė: sprogimo krosnies dujų filtravimas, vandens purvo plovimas, geležies koncentratų miltelių susigrąžinimas; elektrolito valymas vario ir cinko elektrolizės metu, siekiant pašalinti anodo purvą.
