Kinijos horizontaliųjų vakuuminių diržų filtro gamintojas-Xinxiang Yinuo mašinos Co, Ltd

Horizontalus vakuuminis diržo filtras yra naujas labai efektyvaus kietojo ir skysčio atskyrimo įrangos tipas.Jis pasižymi dideliu filtravimo efektyvumu, mažu energijos suvartojimu ir puikiu plovimo našumu, todėl jis plačiai naudojamas tokiose pramonės šakose kaip chemijos inžinerija, metalurgija, kasyba, maisto perdirbimas ir farmacija.

Darbo principas

Horizontalus vakuuminis diržo filtras yra nuolat veikiantis kietojo skysčio atskyrimo prietaisas, kurio pagrindinis principas sujungia vakuuminį filtravimą su mechaniniu perdavimu. Veikimo metu filtro audinys patiria nuolatinį ciklinį judėjimą, kurį sukelia pavarų ritiniai, o suspensija tolygiai paskirstoma per filtro audinio paviršių per maitinimo mechanizmą. Vakuuminė kamera, pritvirtinta po filtro diržu ir prijungta prie vakuuminės sistemos, sukuria neigiamą slėgio zoną filtro audinio paviršiuje. Pagal šį vakuumą skystis įsiskverbia į audinį į vakuuminę kamerą, o kietos dalelės laikomos ant audinio paviršiaus, kad sudarytų filtrą. Kai diržas juda į priekį

Vakuuminio diržo filtro struktūra

Vairavimo vienetas

Jį sudaro kintamojo dažnio variklis, reduktorius, variklio ritinys, diržas, filtro audinys ir kt., Skatinantis diržo ir filtro audinio veikimą.

Vakuuminė sistema

Įskaitant vakuuminį siurblį, vakuuminio separatoriaus baką, vakuuminę kamerą, trinties diržą ir kt. Trikimo diržas sudaro dinaminį sandarinimą tarp vakuuminės kameros ir diržo, leidžiantį filtruoti vakuumą.

Filtracijos ir skalbimo sistema

Apimanti pašarų siurblį, platintoją, skalbimo siurblį, skalbimo baką, filtro audinį ir gumos diržą, ši sistema atlieka medžiagų filtravimą, plovimą ir drenažą.

Interneto vadybos sistema

Apima žiniatinklio vadovo artumo jungiklius, vadovo ritinius, oro maišelius ir solenoidinius vožtuvus, siekiant ištaisyti filtro audinio išlyginimą ir užtikrinti stabilią įrangos veikimą.

Veiklos charakteristikos :

Aukštas filtravimo efektyvumas:Kai medžiaga maitinama ant horizontalaus filtravimo paviršiaus, didesnės dalelės pirmiausia nusėda, sudarydamos pralaidų pirminio filtro sluoksnį. Šis sluoksnis veiksmingai sumažina filtro audinio užsikimšimą, žymiai sumažindamas filtravimo atsparumą.

Puikus skalbimo efektas:Įranga gamina tolygiai storus filtro pyragus su subalansuotu skalbimo skysčio pasiskirstymu per pyragų paviršių. Veikimo metu galima naudoti lanksčius daugiasluoksnius bendro srauto arba kontrastinio srauto skalbimo metodus, kurie padidina skalbimo efektyvumą, tuo pat metu leidžiant atskirai atgauti motinos skysčio ir skalbimo skysčio vėlesniam išteklių panaudojimui ar apdorojimui.

Lankstus ir patogus valdymas:Siekiant optimizuoti kietojo ir skysčio atskyrimą, tokie parametrai kaip filtro diržo greitis, pyragų storis ir filtravimo, plovimo ir drenažo sekcijų ilgis gali būti koreguojami pagal medžiagų charakteristikas, užtikrinant, kad atskyrimo procesas pasiektų idealias sąlygas.

Aukštas automatizavimo lygis:Įranga integruoja daugybę automatizuotų funkcijų, leidžiančių visiškai automatizuotą nuolatinį veikimą nuo šėrimo, filtravimo ir plovimo iki pyragų išleidimo ir filtravimo audinio valymo be rankinio įsikišimo.

Puikus atsparumas korozijai:Filtro diržas naudoja specializuotas korozijai atsparias medžiagas. Pagrindiniai komponentai, tokie kaip vakuuminė kamera ir dujų skysčių separatorius, gali būti pagaminti iš korozijai atsparių medžiagų, pvz., Nerūdijančio plieno ar titano, remiantis medžiagų savybėmis.

Mažas energijos suvartojimas:Filtrų diržas veikia lėtu greičiu, o pagrindinis ašies sukimasis išlieka mažo energijos suvartojimo diapazone.Kombinuojant tikslų sandarinimo dizainą tarp vakuuminės kameros ir filtro diržo, kuris palaiko stabilų vakuumo lygį, reikalaujama vakuuminio siurblio galia žymiai sumažėja.

Produkto įvaizdis

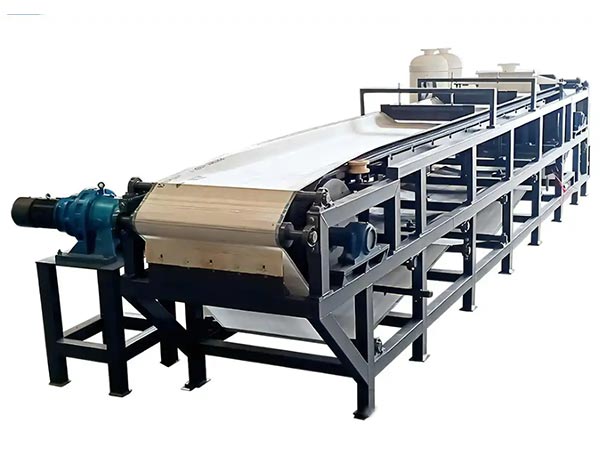

Vakuuminio diržo filtras

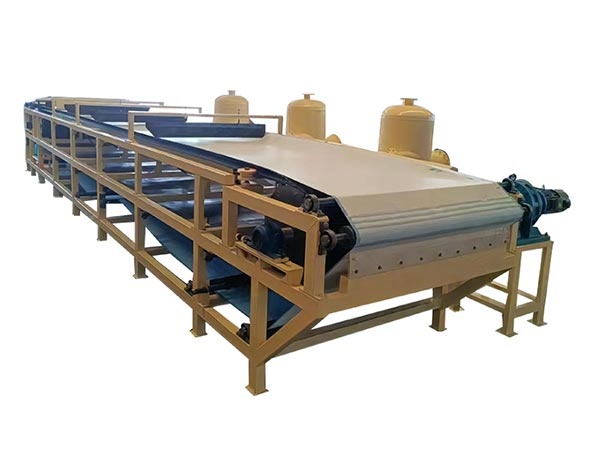

Horizontaliųjų diržų filtras

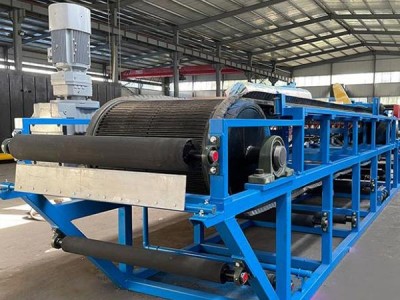

Vakuuminės juostos filtras

Modelio specifikacijos

Specifikacija ir modelis	(įskaitant mm	(į m2)	• m)	(m 3 / h, priklausomai nuo medžiagos)	Adaptacijos scenarijus
B1000-5 įranga	Tūkstantis	5Dėl	5Dėl	1 – 5	Mažo masto cheminis ir maisto perdirbimas (pavyzdžiui, krakmolo ir sulčių aiškinimas)
B1200 - 8 kartų	1 200	8Dėl	6.7 Iš viso	3 – 8	Vidutinio dydžio aplinkos apsauga (pavyzdžiui, komunalinės purvo drėkinimas), kasybos pakabos apdorojimas
B1500 – 15 kartų	1 500	Penkiolika	dešimtukas	8 – 15	Didelio masto kasyklos (pavyzdžiui, vario ir geležies uodegos sausas iškrovimas), cheminės kristalizacijos medžiagos filtravimas
2000–25 metų	2000 m.	25Dėl	12.5 Iš viso	15 – 25	Didelio masto metalurgija (pavyzdžiui, plieno pjovimo purvas), elektrinės desulfurizavimo gipso apdorojimas
B2500 – 40	2 500	40	16Dėl	25 – 40	Didelio masto chemijos pramonė (pvz., PVC dervos filtravimas), statybinės medžiagos (gipsų plokštės žaliavų dehidratacija)

Atskyrimo veikla

Horizontalaus vakuuminio diržo filtro atskyrimo efektyvumas turi tiesioginį poveikį vėlesnėms sąnaudoms ir eksploatavimo efektyvumui. Vertinant du pagrindinius rodiklius – „kiekio drėgmės kiekį“ ir „filtrato aiškumą“ – standartai turi būti nustatomi remiantis konkrečiais galutinio naudojimo reikalavimais:

Tortų drėgmės turinys: suderintas su po apdorojimo reikalavimais

Filtro pyrago drėgmės lygis lemia šalinimo sąnaudas.Pramonės sektoriaus reikalavimai drėgmės kiekiui labai skiriasi:

Jei filtro pyragas reikalauja deginimo, drėgmės kiekis turi būti kontroliuojamas žemiau 60% (per didelis drėgmės kiekis padidina degalų priedų naudojimą ir padidina deginimo išlaidas);

Jei filtro pyragas reikalauja sąvartynų šalinimo, kai kuriuose regionuose reikalaujama, kad drėgmės kiekis būtų mažesnis nei 70% (siekiant užkirsti kelią dirvožemio užteršimui);

Jei filtro pyragas reikalauja išteklių atkūrimo, drėgmės kiekis turi būti sumažintas iki mažiau nei 30% (siekiant užtikrinti degimo efektyvumą).

Pirkėjai turi aiškiai apibrėžti savo drėgmės kiekio slenkstį filtro pyrago šalinimui ir reikalauti, kad tiekėjai pateiktų drėgmės kiekio bandymų ataskaitas panašioms medžiagoms. Rekomenduojama atlikti bandymus vietoje: 1-2 valandas apdoroti faktinę gamybos medžiagą, mėginį iš filtro pyrago išbandyti drėgmės kiekį ir patikrinti rezultatus, atitinkančius reikalavimus. Pastaba: Kai kurie tiekėjai gali sumažinti drėgmės kiekį "plėsti filtravimo laiką", kuris sumažina našumą.
